Ultra Yüksek Verimli Motor - 1000 RPM Serisi Ürün Giriş

Bu motor dizisiYüksek - Verimlilik Üç - Faz Asenkron Motorlar. Dizi ile adlandırıldı"Ye5"Örneğin model önek olarak:Ye5-160m1-6.

Model Adlandırma Açıklaması:

Ye5:

Y - eşzamansız motor

E5 - Enerji Verimliliği Sınıfı IE5

160 - Motor mili merkezi yüksekliği (160mm)

M1 - Temel Uzunluk (standart atama)

6 -Kutup sayısı (6 kutuplu motor)

Bu motor serisi için tasarlandıUltra - Yüksek verimlilikve nominal bir hızda çalışır1000 rpm(6 kutuplu yapılandırma).

Bu yüksek - verimlilik serisi üç - faz asenkron motorlar (merkez yüksekliği H80 ~ h450) GB/T 755'e ("dönen elektrik makineleri -}} derecelendirme ve performans") uygundur. Its energy efficiency level meets GB 18613 ("Minimum Allowable Values of Energy Efficiency and Energy Efficiency Grades for Small and Medium-Sized Three-Phase Asynchronous Motors") and the international standard IEC 60034-30-1 ("Efficiency classes of line-operated AC motors (IE kodu) "). Verimlilik, giriş çıkışı güç kaybı analizinin ölçülmesi ile belirlenir (GB/T 1032'deki hükümlere göre).

Bu serideki motor gövdelerinin tümü yüksek - mukavemetli gri dökme demirden yapılmıştır ve bobinler yüksek - kalite, korozyon - dirençli bakır telden yapılmıştır. Muhafazanın koruma seviyesi, GB/T 4942.1 ve IEC 60034-5'e uygun IP55'tir. Kurulum Boyutları IEC 60072 Uluslararası Standartlarına ve Ulusal Standart GB/T 4772.1'e uygundur. Soğutma yöntemleri, sürekli görev (S1) çalışması için uygun IC411 ve IC416'dır. Düşük kayıp, yüksek verimlilik, kompakt yapı, kararlı çalışma, düşük titreşim, düşük gürültü, uzun servis ömrü ve kolay kullanım ve bakım özelliklerine sahiptir.

Bu motor serisi, şirketimizin bağımsız olarak geliştirilen ultra - yüksek - verimlilik enerjisi - üç - faz asenkron motor tasarrufu. Soğutma yöntemi: IC411. Motor performansı GB/T 755'i ('Dönen Elektrik Makineleri - derecelendirme ve performans') karşılar. Verimlilik değerleri GB 18613 - 2020 Sınıf 1 Enerji Verimliliği Standartlarına uygundur ve uluslararası standart IEC 60034 - 30'da IE5 ile tutarlıdır ('' - çalıştırılan AC Motor'ların verimlilik sınıfları). Bu ürün serisi Y, YGM, YGM2, YE2, YE3 ve YE4 serisi düşük voltajlı üç fazlı asenkron motorların yerini alabilir.

Takım takımlarında, su pompalarında, fanlarda, kompresörlerde, azaltıcılarda yaygın olarak kullanılabilir ve ayrıca taşıma, karıştırma, baskı, tarım makineleri ve gıda gibi çeşitli mekanik şanzıman ekipmanlarında da kullanılabilir.

Ultra Yüksek Verimli Motor - 1000RPM-YE5 Serisi Motor Temel Parametreleri:

Çerçeve: H80-H355
Voltaj: 380V, 400V, 415V, 660V, 690V, 220/380V, 380/660V, 400/690V, vb.
Kutuplar sayısı: 6p
Verimlilik notu: IEC 60034-30-1-IE5
Koruma derecesi: IP55
Standart: JB, yani
Soğutma Türü: IC411/IC416
Güç: 0.18kw-315kw
Montaj Türü: IM B3, IM B35, IM B5, IM V1, vb.
Görev: S1

Ultra High Efficiency Motor-1000RPM

Ultra Yüksek Verimli Motor - 1000 RPM (YE5 Serisi): Standart modeller ve karşılık gelen parametreler
Not: Motor farklı ulusal voltaj standartları için özelleştirilebilir.

Tip	Nominal Güç (KW)	Nominal Voltaj (V)	Değerlendirilmiş akım (a)	Nominal Hız (R/Min)	Yeterlik (%)	Güç faktörü (cos φ)	Kilitli Tork (Nominal Tork)	Kilitli Akım (Nominal Akım)	Maks. Tork (Nominal Tork)	Nominal tork (n · m)	Hayır - yük gürültüsü (db (a))	Ağırlık (kg)
Senkron Hız 1000 R/Dk
Ye5-90'lar-6	0.75	380	1.9	950	85.7	0.7	2.1	7.5	2.1	7.2	67	34
Ye5-90L-6	1.1	380	2.7	950	87.2	0.7	2.1	7.5	2.1	10.5	67	36
Ye5-100L-6	1.5	380	3.6	955	88.4	0.71	2.1	7.5	2.1	14.3	74	42
Ye5-112m-6	2.2	380	5.2	955	89.7	0.71	2	7.5	2.1	21	77	51
Ye5-132s-6	3	380	7.1	970	90.6	0.71	2	7.5	2.1	28.7	69	62
Ye5-132m1-6	4	380	9.2	970	91.4	0.72	2	8	2.1	38.2	69	77
Ye5-132m2-6	5.5	380	12.6	970	92.2	0.72	2	8	2.1	52.5	69	88
Ye5-160m-6	7.5	380	16.1	970	92.9	0.76	2	8	2.1	71.6	73	143
Ye5-160L-6	11	380	23.2	970	93.7	0.77	2	8.5	2.1	105.1	73	163
Ye5-180L-6	15	380	30.2	970	94.3	0.8	2	8.5	2.1	143.3	73	220
Ye5-200L1-6	18.5	380	37.1	970	94.6	0.8	2	8.5	2.3	176.7	73	268
Ye5-200L2-6	22	380	43.5	970	94.9	0.81	2	8.5	2.1	210.1	73	295
Ye5-225m-6	30	380	58.3	970	95.3	0.82	2	8.5	2.1	286.5	74	326
Ye5-250m-6	37	380	70.8	970	95.6	0.83	2	8.3	2.1	353.3	76	429
Ye5-280s-6	45	380	86	970	95.8	0.83	2	8.5	2	429.8	78	537
Ye5-280m-6	55	380	104	970	96	0.84	2	8.5	2	525.3	78	605
Ye5-315s-6	75	380	141	970	96.3	0.84	1.6	8	2	716.3	83	925
Ye5-315m-6	90	380	167	970	96.5	0.85	1.6	8	2	859.5	83	950
Ye5-315L1-6	110	380	204	970	96.6	0.85	1.6	8	2	1051	83	1100
YE5-315L2-6	132	380	241	970	96.8	0.86	1.6	8	2	1261	83	1240
Ye5-355m1-6	160	380	292	970	96.9	0.86	1.6	8	2	1528	85	1640
Ye5-355m-6	185	380	337	970	97	0.86	1.6	8	2	1767	85	1690
Ye5-355m2-6	200	380	364	970	97	0.86	1.6	8	2	1910	85	1760
Ye5-355L1-6	220	380	401	970	97	0.86	1.6	8	2	2101	85	1840
Ye5-355L-6	250	380	455	970	97	0.86	1.6	8	2	2387	85	1930
Ye5-3552-6	315	380	602	970	97	0.82	0.9	7.9	1.8	3008	91	2915
Ye5-3553-6	355	380	678	970	97	0.82	0.9	7.9	1.8	3390	91	3030
Ye5-4001-6	400	380	755	970	97	0.83	0.9	8	1.8	3820	92	3440
Ye5-4002-6	450	380	849	970	97	0.83	0.8	8	1.8	4298	92	3605
Ye5-4003-6	500	660	543	970	97	0.83	0.8	8	1.8	4775	92	3810
Ye5-4501-6	560	660	601	970	97	0.84	0.8	8.1	1.8	5348	95	4835
Ye5-4502-6	630	660	676	970	97	0.84	0.8	8.1	1.8	6017	95	5165
Ye5-4503-6	710	660	762	970	97	0.84	0.6	7.4	1.8	6781	95	5380
Ye5-4504-6	800	660	859	970	97	0.84	0.6	7.4	1.8	7640	95	5600

Üretim ekranı

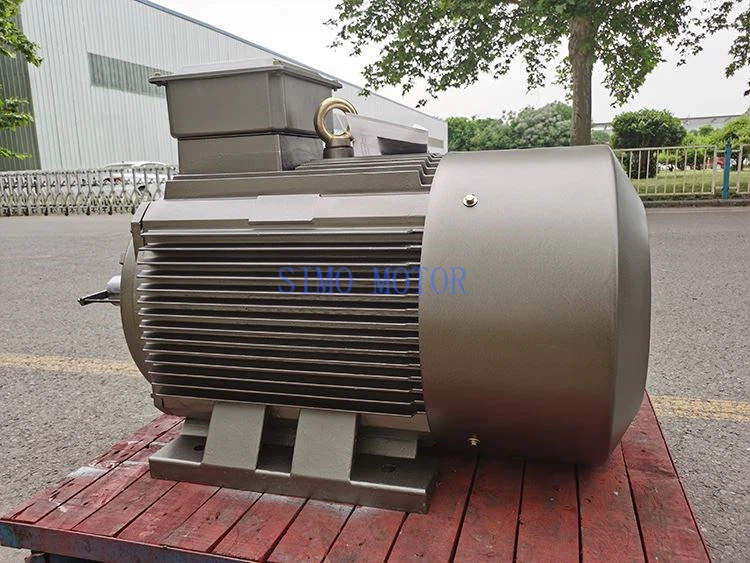

Ultra Yüksek Verimli Motor - 1000RPM-YE5 Serisi Motor

Simo MotorÜrünleri için 120'den fazla buluş patentine sahiptir. 1.800'den fazla alt - kategorisi ve toplam 19.500'den fazla spesifikasyon da dahil olmak üzere 34 ana ürün serisine sahiptir. Güç aralığı 0.55 kilowatt ila 25.000 kilowatt arasındadır. Ana motor ürünleri YX, YXKK, YXKS Serisi Yüksek - Verimlilik Yüksek - voltaj motorları; Yr, yrkk, yrks yara yüksek - voltaj motorları; Ye3 yüksek - verimlilik, Ye4, Ye5 ultra - yüksek - verimlilik serisi asenkron motorlar; YVFE2, YVFE3, YVFE4, YVFE5 Serisi Yüksek - Verimlilik değişkeni - Frekans hızı - Motorları düzenleme; YBX3, YBX4, YBK3, YBF3, YBBP Serisi Patlama - Kanıt Yüksek - ve düşük -} voltaj asenkron motorlar; T, TD, TK, TDMK Serisi Senkron Motorlar; ve Z2, Z4, Z Serisi DC Motorlar. Bu ürünler çevre koruma, güç, kömür, petrol, madencilik, metalurji, demiryolları, ulaşım, kimya endüstrisi, tarım, su koruma, havacılık, navigasyon ve yüksek - teknolojisi gibi alanlarda yaygın olarak kullanılmaktadır. China Railway Corporation için belirlenmiş bir motor destekleyici üretici ve Amerika Birleşik Devletleri General Electric (GE) için nitelikli bir tedarikçidir.
