Bu motor serisi şirketimiz tarafından geliştirilmiştir (Çin Simo Motor) bağımsız olarak. Süper yüksek verimlilik ve enerji tasarrufu patlaması - prova Üç faz asenkron elektrik motoru. Soğutucu modu IC411'dir, - prova işareti exdⅰmb, exdii ct4gb ve exdⅱbt4 gb patlamasıdır ve exdⅱat2 gb, exdⅱat3 gb, exdⅱat4 gb ve exdpbt1gb, exdⅱbt2 gb ve exdpbt1gb, exdⅱbt2 gb ve exdpbt3 Bu motor serisi, YBE3 ve YB3 Serisi Patlamasının yerini alabilir - Kanıt üç fazlı elektrik motoru.
Ürün Özellikleri:

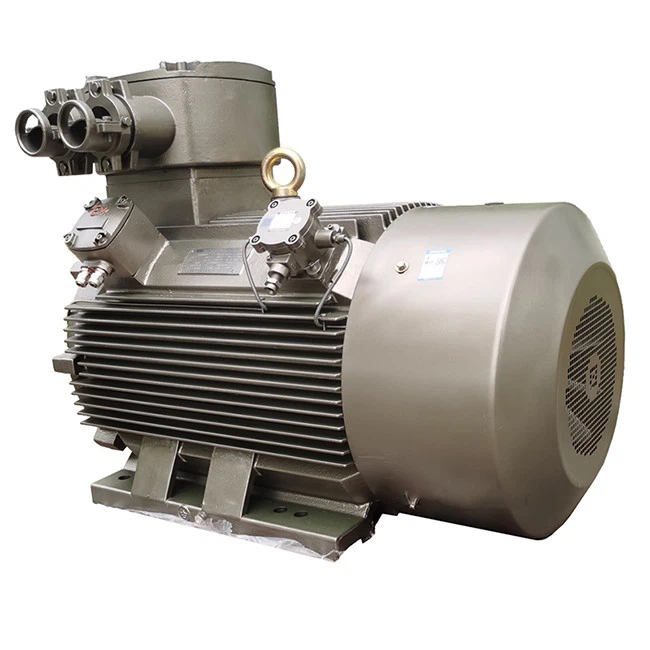

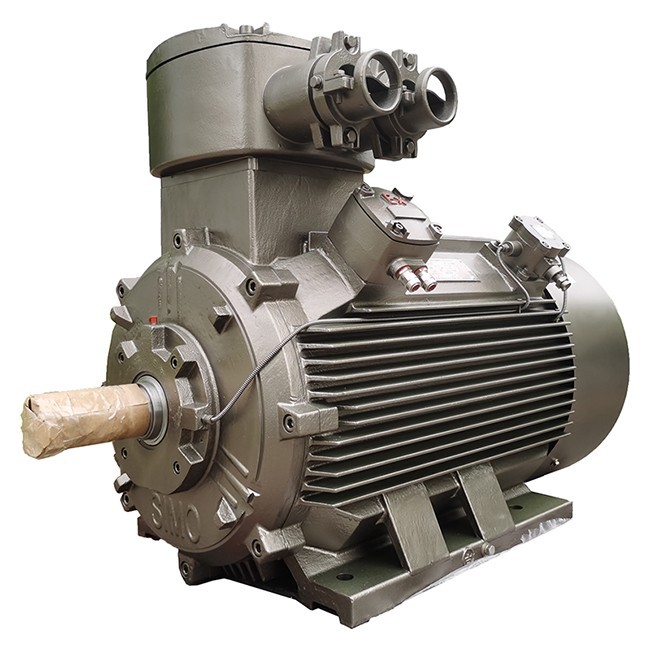

Simo YBX3 Patlama geçirmez Motor-4-PoleMükemmel patlama - prova özelliği, yüksek verimlilik, enerji tasarrufu, büyük sıcaklık artış marjı, uzun çalışma ömrü, iyi özellik, düşük titreşim, gelişmiş patlama, iyi başlangıç performansı, iyi -}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} "
İşlem Koşulları:
Ortam sıcaklığı -15 derece ~ +40 derecesidir; 1km'den daha az veya eşit yükseklik; ve aylık ortalama hava nemi% 90'dan daha az veya eşittir (sıcaklık 25 derece ise).
Temel parametreler
Çerçeve: H132-H355
Voltaj: 380V, 400V, 660V, 1140V, 380V/660V, 660V/1140V
Kutuplar sayısı: 4p
Verimlilik Sınıfı: GB38613-2012 Sınıf 2 (IE3)
Patlama İşareti - Kanıt: Exd I MB, Exd II BT4GB, EXD II CT4 GB
Güç: 2.2kw-315kw
Frekans: 50, 60Hz
Standart: JB/T, IEC
Soğutma Türü: IC411
Montaj Türü: IM B3, IM B35, IM B5, IM V1, vb.
Geniş Uygulama
Simo YBX3 Patlama geçirmez motorlar esas olarak yeraltı kömür madeni (- kazı çalışma yüzleri), petrol, kimya mühendisliği, madencilik endüstrisi, metalurjik endüstri, güç ve metan gibi gazlar içeren doğal gaz alanları gibi karışık tehlikeli ve patlayıcı gazlara sahip alanlarda uygulanmaktadır.
Ürün Veri Sayfası
| Tip | Nominal Güç | Değerlendirilmiş Akım | Hız | Yeterlik | Güç faktörü | Kilitli tork | Kilitli | Maks. Tork | Derecelendirilmiş tork | Atalet anı | - yük gürültüsü yok | Ağırlık |
| KW | A | R/dk | % | Cosfi | Derecelendirilmiş tork | Değerlendirilmiş Akım | Derecelendirilmiş tork | N•m | kg • m2 | DB (a) | Kilogram | |
| Senkron Hız 1500 (R/Min) | ||||||||||||
| YBX3-132S-4 | 5.5 | 11.2 | 1470 | 89.6 | 0.83 | 2 | 7.9 | 2.3 | 35 | 0.06 | 71 | 90 |
| YBX3-132M-4 | 7.5 | 15 | 1470 | 90.4 | 0.84 | 2 | 7.5 | 2.3 | 48 | 0.07 | 71 | 100 |
| YBX3-160M-4 | 11 | 21.5 | 1475 | 91.4 | 0.85 | 2.2 | 7.7 | 2.3 | 70 | 0.13 | 73 | 170 |
| YBX3-160L-4 | 15 | 28.8 | 1475 | 92.1 | 0.86 | 2.2 | 7.8 | 2.3 | 96 | 0.17 | 73 | 190 |
| YBX3-180M-4 | 18.5 | 35.3 | 1480 | 92.6 | 0.86 | 2 | 7.8 | 2.3 | 118 | 0.23 | 76 | 225 |
| YBX3-180L-4 | 22 | 41.8 | 1480 | 93 | 0.86 | 2 | 7.8 | 2.3 | 140 | 0.25 | 76 | 240 |
| YBX3-200L-4 | 30 | 56.6 | 1485 | 93.6 | 0.86 | 2 | 7.3 | 2.3 | 191 | 0.45 | 76 | 315 |
| YBX3-225S-4 | 37 | 69.6 | 1485 | 93.9 | 0.86 | 2 | 7.4 | 2.3 | 236 | 0.64 | 78 | 375 |
| YBX3-225M-4 | 45 | 84.4 | 1485 | 94.2 | 0.86 | 2 | 7.4 | 2.3 | 287 | 0.74 | 78 | 400 |
| Ybx3-250m-4 | 55 | 102.7 | 1485 | 94.6 | 0.86 | 2.2 | 7.4 | 2.3 | 350 | 1.05 | 79 | 510 |
| YBX3-280S-4 | 75 | 136.3 | 1490 | 95 | 0.88 | 2 | 6.9 | 2.3 | 478 | 1.75 | 80 | 680 |
| Ybx3-280m-4 | 90 | 163.2 | 1490 | 95.2 | 0.88 | 2 | 6.9 | 2.3 | 573 | 2.08 | 80 | 755 |
| YBX3-315S-4 | 110 | 196.8 | 1485 | 95.4 | 0.89 | 2 | 7 | 2.2 | 700 | 3.33 | 88 | 1080 |
| YBX3-315M-4 | 132 | 235.7 | 1485 | 95.6 | 0.89 | 2 | 7 | 2.2 | 840 | 3.71 | 88 | 1200 |
| YBX3-315L1-4 | 160 | 285.1 | 1485 | 95.8 | 0.89 | 2 | 7.1 | 2.2 | 1019 | 4.31 | 88 | 1270 |
| YBX3-315L2-4 | 200 | 351.7 | 1485 | 96 | 0.9 | 2 | 7.1 | 2.2 | 1273 | 5.12 | 88 | 1370 |
| YBX3-355M-4 | 250 | 439.6 | 1490 | 96 | 0.9 | 2 | 7.1 | 2.2 | 1592 | 10.02 | 95 | 1847 |
| YBX3-355L-4 | 315 | 553.9 | 1490 | 96 | 0.9 | 2 | 7.1 | 2.2 | 2006 | 10.95 | 95 | 2025 |
|
Not: Tablodaki motor kalitesi teorik olarak hesaplanır ve gerçek değerden sapar. Yalnızca referans içindir. Motorun gerçek ağırlığı kriter olarak alınır. |
ürün detayları
Flameproof indüksiyonlu motor-2-taban
sıcaklık sensörü
Ana kavşak kutusu
Yardımcı Kavşak Kutusu
Karşılık gelen patlamanın ayrıntılı açıklaması - kanıt derecelendirmeleri:
Exd I MB
Eski: Cihazın - kanıt standartlarına uyduğunu gösteren - prova elektrik ekipmanının sembolüdür.
d : - prova tasarımı flameproof tipi patlama türünü temsil eder. Flameproof bir cihaz, kıvılcım, ark ve tehlikeli sıcaklıklar üretebilecek ekipmanın bileşenlerinin tüm flameproof muhafazanın içine yerleştirildiği anlamına gelir. Flameproof muhafazası, ekipmanın iç alanını çevredeki ortamdan ayırır. Flameproof muhafazası, iç patlama basıncına zarar vermeden dayanabilir ve iç patlama alevini ve yüksek - sıcaklık gazlarının, muhafazanın eklemleri veya yapısal boşlukları yoluyla çevreye yayılmasını önleyebilir, böylece çevreleyen patlayıcı karışımların patlamasından kaçınır.
I : Cihazın kömür madenlerinde patlayıcı ortam için uygun olduğunu gösterir. Kömür madenlerindeki ana patlayıcı gaz metandır (CH₄).
MB: Ekipman koruma seviyesidir. MB - Sınıf ekipmanı kömür madenlerinde kullanım için uygundur. Normal çalışma ve beklenen arıza koşulları altında güvenli çalışma sağlayabilir. Bir hata durumunda bile, metan patlamasına neden olmaz ve kömür madenlerindeki ana havalandırma fanları gibi önemli ekipmanlar için kullanılabilir.
EXD II BT4 GB
Eski: - prova elektrikli ekipman patlamasının sembolü.
d : Yukarıdaki ile aynı prensiple flameproof patlama türü - Prop -Tasarım.
II: Cihazın kömür madenleri dışındaki patlayıcı gaz ortamları için uygun olduğunu, yani fabrikalar için endüstriyel patlama - prova ekipmanı olduğunu gösterir.
B : Gaz Grubu B'ye aittir. Gaz Grup B patlayıcı gaz karışımlarındaki temsili gaz etilen (C₂h₄) içerir. Maksimum deneysel güvenli boşluğu (MESG) 0.9mm> MESG 0.5 mm'ye eşit veya eşittir ve minimum ateşleme akımı oranı (mikro) 0.8> mikrofon 0.45'e eşit veya eşittir.
T4 : Sıcaklık sınıfıdır. Bu, cihazın maksimum yüzey sıcaklığının 135 dereceyi aşmadığı anlamına gelir. Farklı sıcaklık sınıfları, ekipmanın yüzey sıcaklığının çok yüksek olmasını önlemek ve çevredeki patlayıcı gaz karışımlarını ateşlemek için ekipmanın farklı maksimum yüzey sıcaklığı sınırlarına karşılık gelir.
GB: GB - sınıfının ekipman koruma seviyesidir. GB - Sınıf ekipmanı Bölge 1 ve Bölge 2. için uygundur. Bölge 1, normal çalışma sırasında patlayıcı gaz karışımlarının meydana gelebileceği bir ortamı ifade eder; Bölge 2, patlayıcı gaz karışımlarının normal çalışma sırasında meydana gelmesi olası olmadığı bir ortamı ifade eder ve meydana gelseler bile, sadece kısa bir süre için var olurlar.
EXD II CT4 GB
Eski: Patlama sembolü - prova elektrikli ekipman.
d : Flameproof Patlama Türü - Kanıt Tasarımı.
II: Fabrikalardaki endüstriyel patlayıcı gaz ortamları için uygundur.
C : Gaz grubu C'ye aittir. Temsili gazlar arasında hidrojen (H₂), asetilen (C₂H₂), vb. Maksimum deneysel güvenli boşluğu (Mesg) <0.5mm ve minimum ateşleme akım oranı (MICR) <0.45 bulunur.
T4 : Sıcaklık sınıfıdır ve cihazın maksimum yüzey sıcaklığı 135 dereceyi aşmaz.
GB: Bölge 1 ve Bölge 2 için uygun olan GB - sınıfının ekipman koruma seviyesidir. Exd II BT4 GB ile karşılaştırıldığında, EXD II CT4 GB daha tehlikeli bir gaz ortamında kullanılabilir, ancak sıcaklık sınıfı ve uygulanabilir alanlar aynıdır.
